| 產品名稱： | JK-2096臭氧老化試驗箱 | |
| 產品描述： | 用途：臭氧在大氣中的含量很少卻是橡膠龜裂的主要因素，本產品模擬和強化大氣中的臭氧條件,研究臭氧對橡膠的作用規律,快速鑒定和評價橡膠抗臭氧老化性能與抗臭氧劑防護效能的方法.參照標準：GB/T7762-2003硫化橡膠或熱塑性橡膠耐臭氧龜裂靜態拉伸試驗方、GB/T2951.21-2008電纜絕緣和護套材料通用試驗方法、GB | |
| 在線QQ： |  |
電話：13929477992 |
用途：臭氧在大氣中的含量很少卻是橡膠龜裂的主要因素，本產品模擬和強化大氣中的臭氧條件,研究臭氧對橡膠的作用規律,快速鑒定和評價橡膠抗臭氧老化性能與抗臭氧劑防護效能的方法.參照標準：GB/T7762-2003硫化橡膠或熱塑性橡膠耐臭氧龜裂靜態拉伸試驗方、GB/T2951.21-2008電纜絕緣和護套材料通用試驗方法、GB/T11206-2009橡膠老化試驗表面龜裂法,和其它相關標準規定的試驗方法。
原理及方法：試驗方法根據試驗方法及標準可分為“靜態”和“動態”，靜態是指樣品被拉伸好后放放試驗箱做測試，動態則是把樣品放置在試驗箱的夾具上，邊拉伸邊做試驗，拉伸的浮動為被測樣品本身的5%-45%左右
一、主要技術參數
1.1.內箱尺寸W500XH600xD500mm(W代表寬，H代表高，D代表深)
1.2.外箱尺寸約W1100XH1700xD1050mm(W代表寬，H代表高，D代表深)
1.3.溫度范圍-0℃--60℃
1.4.溫度波動±0.5℃±2.0℃
1.5.臭氧濃度精度10~1000pphm±10%
1.6.樣架拉升頻率2R/min(可選)
1.7.氣流速度12～16mm/s
1.8.試驗氣體流量20～70L/min
1.9.樣架轉速360度旋轉樣品架(轉速1~3轉每分鐘或選購可調)
1.10.重量約220kg
1.11.電源-AC220±5%V/50±0.5Hz
二、結構特征
2.1.結構：一體機。
2.2.材質-內箱:SUS304不銹鋼板
a)外箱:SUS304不銹鋼板或烤漆（米白色）.
b)保溫:硬質聚氨酯泡沫+硅酸鋁保溫棉雙重保護.
a)2.3.箱門-單開門,左開。
b)窗框/門框兩道硅橡膠密封條及防結露電熱裝置。
c)門窗上面配觀察窗W300xH450㎜、照明燈。
2.4.樣品架的要求
a)（動態實驗；選購）-在所要求的伸長下用夾具固定試樣的兩端，與臭氧化空氣接觸時，試樣的長度方向要與氣流方向基本平行
b)夾具應由不容易分解臭氧的材料(例如鋁)制成。
c)使試樣旋轉速度在(20^-25)mm/s之間，在一垂直干氣流的平面內，每件試樣連續地沿著相同的途徑移動
d)同一個試樣旋轉一周的時間為(8^-12)min.試樣的掃描面積最少是試驗箱的有效面積的40%.
e)試樣制備應符合GB/T9865.1的規定。試樣最好從新制模壓出的試片上裁取，如果需要，可以從成品上裁取。試樣至少應每一試驗條件3個試樣。長條標準試樣寬度為不小于10mm，厚度2.Omm士0.2mm，拉伸前夾具兩端間試樣的長度不少于40mm。
標配靜態測試夾具-
a)2.5.控制面板-控制器顯示屏
b)電源開關
c)照明燈按鈕，
a)2.6.箱體配置-內配不銹鋼SUS#304置物架轉盤一個
b)φ50mm引線孔引線孔：1個，并配有孔蓋和硅橡膠塞。
c)移動腳輪4只
d)水平固定腳架4只
e)箱體后部居下有一排水孔,以便于機組冷凝水排水用；
三、空氣循環調節
3.1.調節方式-FLOWTHROW送風方式;水平擴散垂直熱交換弧形循環。
3.2.循環風機-省電型馬達+不銹鋼加長軸心連接多離心式循環風扇。
四、加熱系統
4.1.加熱器-鰭片式散熱管形不銹鋼電熱器加熱。
4.2.控制方式-PID調節，執行元件：固態繼電器。
五、冷凍系統
5.1.工作方式：機械制冷/風冷式。
5.2.控制方式：控制系統的控制器根據試驗條件自動調節制冷機的運行工況。
5.3.壓縮機：歐美著名品牌低溫高效全密式壓縮機。（法國；泰康）
5.4.蒸發器：鰭片式多段式自動負載容量調整。（日本；鷺宮）
5.5.冷凝器：風式冷凝器。（日本；雙菱）
5.6.膨脹系統：容量自動控制之冷凍系統。
5.7.制冷劑：環保冷媒R404（臭氧耗損指數均為0）。（美國；杜邦）
5.8.制冷工藝：氮氣保護焊接,雙級旋片泵抽真空,確保制冷系統內部清潔、壓縮機底部設計接水盤，冷凝水通過箱體后方排水管排至箱外。
5.9.制冷輔件
a)膨脹閥（丹麥；DANFOSS）
b)電磁閥（日本；歐姆龍）
c)過濾器（丹麥；DANFOSS）
d)壓力控制器（丹麥；DANFOSS）
e)截止閥（意大利；CASTEL）
f)油分離器（歐美；ALCO）
5.10.附件：干燥劑,油分離器，冷媒流量窗口,修理伐,高壓保護開關。
六、臭氧檢測系統
6.1臭氧發生器-(利用電壓無聲放電管產生臭氧）
6.2臭氧傳感器-英國進口臭氧濃度傳感器，能實現精確控制
6.3臭氧排氣系統-實驗完成后將實驗箱內臭氧通過專用的排氣風扇與風管排到室外
6.4臭氧流量調節器-采用精度高的玻璃流量轉子計進行精確
調節
七、控制系統
7.1.傳感器-溫度感測器采用鉑金DINPT-100Ω
7.2.控制器：
采用原裝進口韓國TEMI,7英寸彩色LCD觸控式人機界面控制器,超大視野畫面,具有畫面鎖定(LOCK)功能.中英文切換-
a)7.3.控制器規格-精度:±0.1℃＋1digit.
b)溫度分辨率:0.1.
c)每段時間設定范圍：0~530小時可自由設定。
d)溫度入力信號白金PT100型.
e)P.I.D控制參數設定,P.I.D自動演算.
a)7.4.畫面顯示功能-采用圖控軟件畫面對談式,屏幕直接觸摸選項：包括程序設定、曲線顯示、歷史數據、手動運轉、自動運轉、輔助設定等。
b)顯示執行狀態、溫度及時間設定值、剩余時間、剩余循環次數。
c)具單獨程序編輯畫面,可輸入溫度,時間及循環次數。
d)溫度程序設定以圖形曲線顯示,具實時顯示程序曲線執行功能。
e)顯示故障狀態及說明故障排除方法。
f)溫度設定（SV）與實際（PV）值直接顯示。
g)屏幕可作背光調整,屏幕顯示保護功能可作定時,關閉設定。
7.5.程序容量及
a)控制功能-程序之制作采對談式功能。
b)循環次數:可達1-9999次可調。
c)可使用程序組:最大50個PATTEN（即50個試驗規范可獨力設定并儲存）
d)具有斷電程序記憶,復電后自動啟動并接續執行程序功能。
e)程序執行時可實時顯示圖形曲線。
f)具有預約啟動及關機功能.
g)具有日期,時間調整功能.
八、安全保護裝置
a)8.1.制冷保護-壓縮機過熱保護開關
b)壓縮機高壓保護開關
c)壓縮機過電流保護開關
a)8.2.加熱保護-加熱器表面溫度超溫保護
b)加熱器短路、過載保護裝置
a)8.3.其他保護-循環電機過熱保護
b)冷凝風機過熱保護
c)高溫、低溫、超溫保護
d)逆相,欠相保護裝置，
e)無熔絲開關過載保護.
f)煙霧報警整機斷電保護裝置。
g)線路保險絲及全護套式端子
九、輔件及隨機資料
9.1.置物架-SUS304不銹鋼置物架2層（單層負載10kg）
9.2.置物架軌道：不銹鋼可調整間距40mm置物架軌道4個
9.3.通電測試孔：通電測試孔1個,位于箱體左側面,帶蓋及軟塞,大小￠50mm×100mm
9.4.電源線：電源線一條（長2米）
9.5.排水口：排水孔一個
9.6.氣源接口：氣源接口一個
9.7.移動腳輪：移動腳輪4個
9.8.固定腳杯：水平固定腳杯4個
9.9.保養手冊：操作保養說明書一份
9.10.控制器說明書：控制器說明書一份
9.11.保修卡-保修卡一份
十、質保期/售后服務
10.1.質保期整機免費質保1年（天災或人為損壞除外），終身提供有償技術服務。
10.2.服務時間-收到故障反饋電話，在2小時內回復，8至24小時內上門服。
十一、設備使用條件
11.1.電源-電源線位于機器后面/AC220±5%V/50±0.5Hz
11.2.環境條件溫度：5℃～30℃相對濕度：≤85%
11.3.通道要求本設備較重。請用戶預先考慮安裝場地過道及搬運方式（詳見主要技術指標外尺寸及重量）
a)11.5場地要求-試驗箱附近最好能備有排水地漏或接個排水管。
b)擺放現場墻壁為設備配置相應容量的空氣或動力開關
c)使用地面場地需平整,通風良好,不含易燃易爆腐蝕性氣體和粉塵

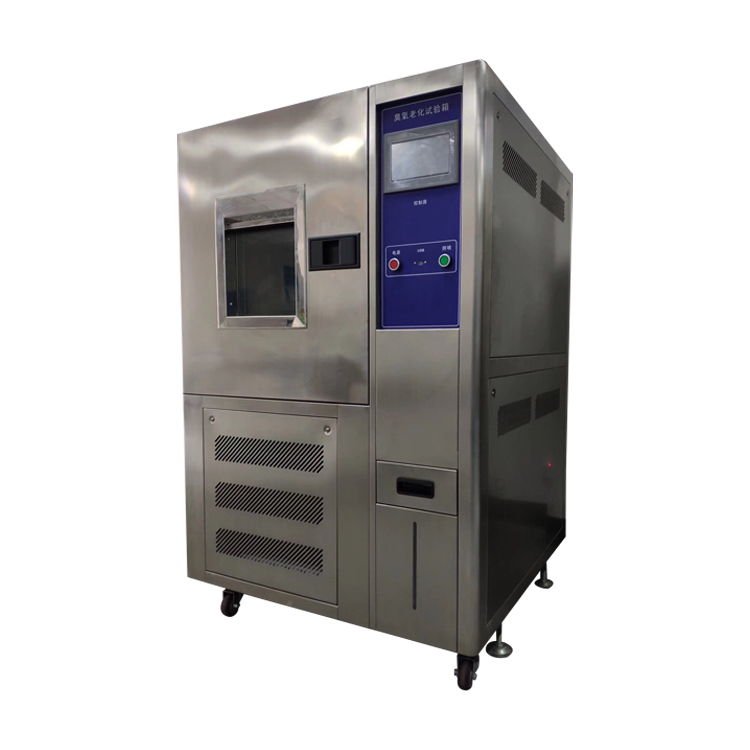

十二、產品外觀圖:
